残差块与分组残差块

深入理解残差连接的设计原理，掌握ResNet和ResNeXt中残差块和分组残差块的实现方法

发布于 2025-08-06 更新于 2025-08-062,928 字 7 分钟
#深度学习基础#卷积神经网络
残差块与分组残差块的文章封面
展开文章目录
  1. 1. 残差块与分组残差块的结构
  2. 1.1 残差块
  3. 1.2 分组残差块
  4. 2. 思路与代码实现
  5. 2.1 残差块
  6. 2.2 分组残差块
  7. 总结

传统神经网络的每一层直接学习从输入到输出的映射，使得网络的层层堆叠就是函数的相互嵌套，累积的依赖性和协同效应、信号在层中的衰减、局部最小值等，显著增大了模型训练的难度。

1. 残差块与分组残差块的结构

1.1 残差块

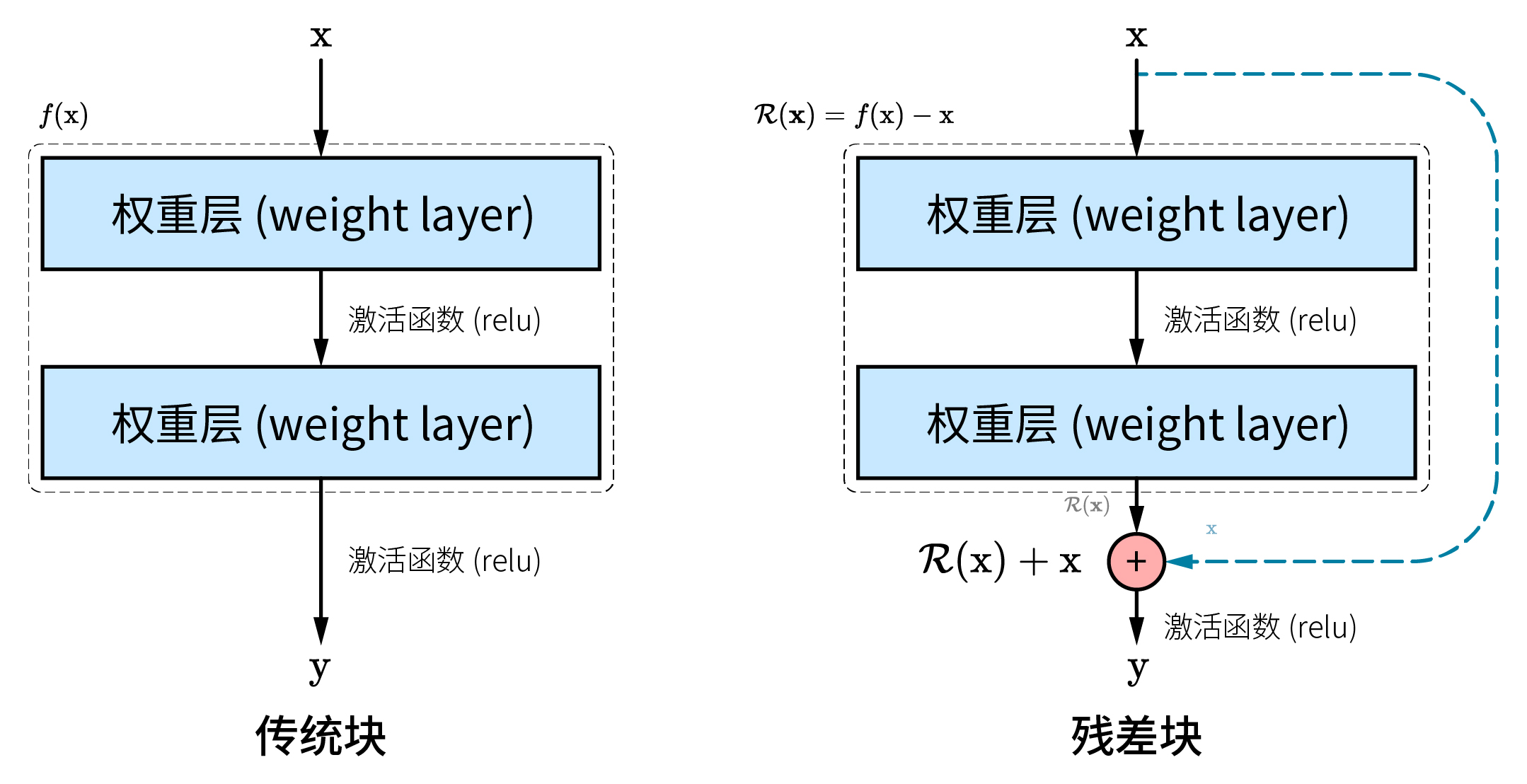

残差块结构示意图

典型的残差块结构沿用 VGG 网络的卷积层参数，从步幅为 1、通道数与输入一致的 3×3 卷积层开始，经过批量归一化和 ReLU 函数激活后，到达第二个卷积层并再次批量归一化，得到被称为残差映射img的输出。然后，残差映射值与来自跳跃连接的原始输入img相加，得到img。最终被 ReLU 函数激活输出。

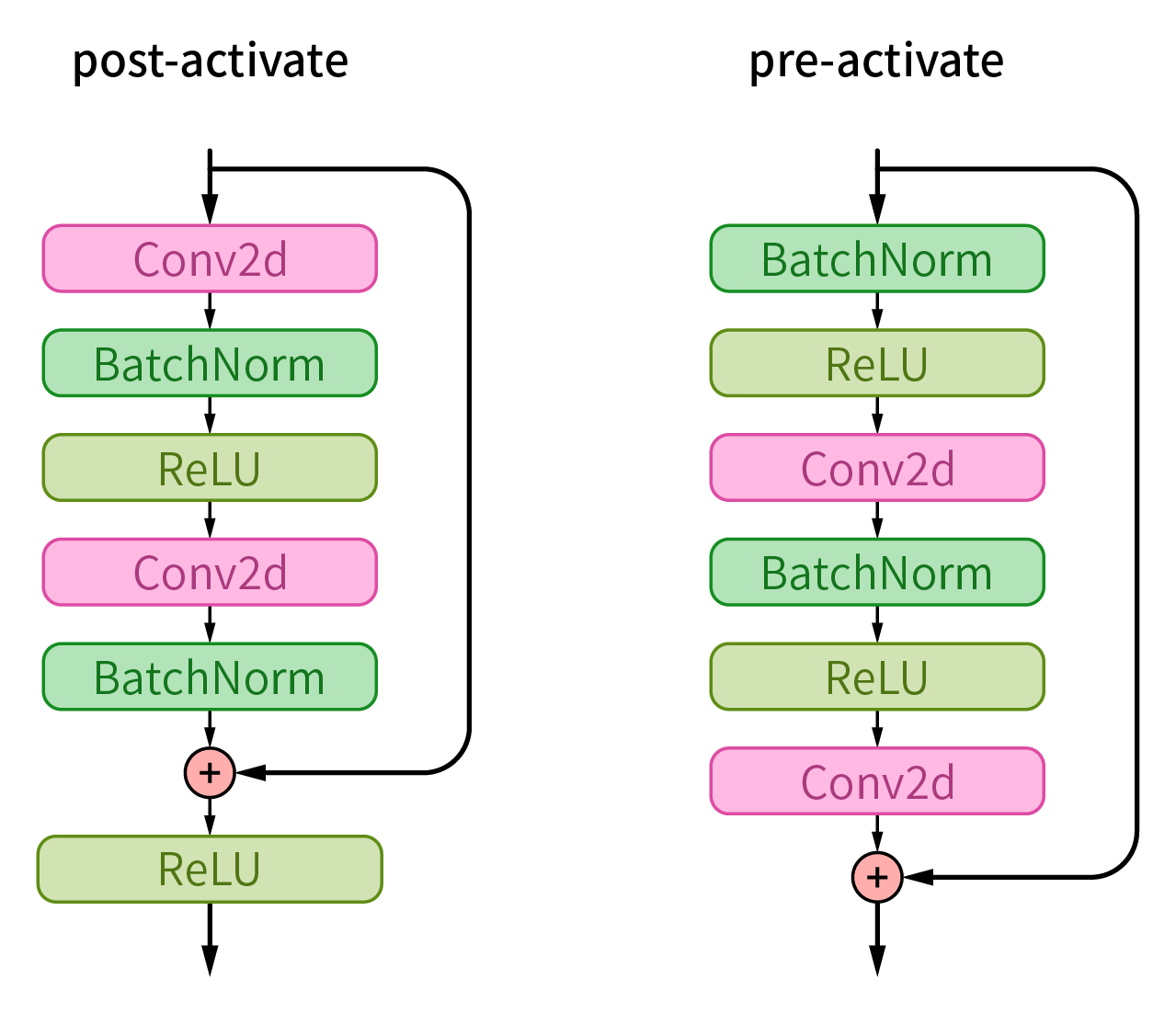

ResNet 的后续版本 (ResNet v2) 调整了每个卷积块的内部顺序，由“卷积层 (Conv2d) → 批量归一化层 (BatchNorm) → 激活函数 (ReLU)”改为“批量归一化层 (BatchNorm) → 激活函数 (ReLU) → 卷积层 (Conv2d)”，称为卷积块的预激活 (pre-activate) 架构。

ResNet v2 预激活架构

在后激活架构中，卷积层后的 BatchNorm 层与 ReLU 函数分别改变数据的分布特征并非线性化。而预激活架构的数据经批量归一化并激活后，才能作为卷积层的输入，使原始输出信号”纯净”而不发生”变形”（减少了额外的扰动）。有助于模型最大限度地维持特征的原始分布，并通过跳跃连接使原始输入和真实”增量 (residual)“相加，实现恒等映射。这种先统一数据分布，再由卷积层学习特征的方式促进了模型的快速收敛，使反向传播中的梯度更易于流动，进一步支持了深层网络的训练。

1.2 分组残差块

传统 CNN 主要通过增加深度（层数）提升模型的表达能力，通过增加宽度（通道数）促进信息的传递。残差块缓解了更深的模型难以训练的问题，但没有考虑因通道数的增加而导致的计算成本增长——卷积核尺寸为img，输入通道数为img、输出通道数为img时的计算复杂度为img。

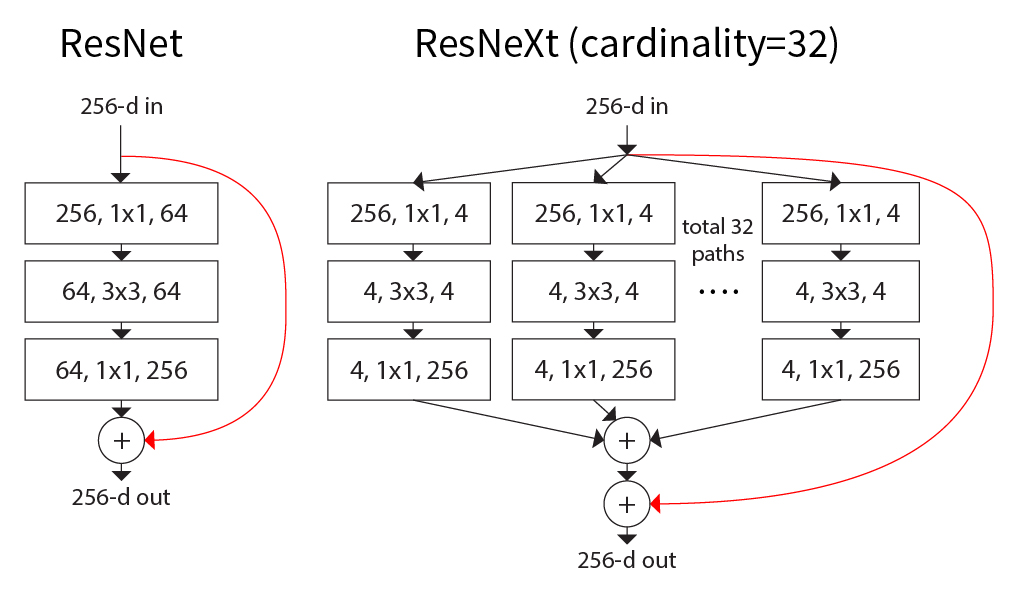

ResNeXt分组残差块结构

ResNeXt 使用分组卷积 (grouped convolution) 将img个输入通道并行地分为img组，每组由img个通道组成。这些组独立地进行特征提取，分别产生img个通道的输出。最后连接为img个通道。这样，计算复杂度和参数数量都减少了img倍，为img。

ResNeXt 引入的分组卷积思想对后来的轻量级网络设计（如 MobileNet、ShuffleNet）产生了重要影响，成为减少网络参数和计算量的重要技术。

2. 思路与代码实现

2.1 残差块

残差块（后激活）的实现思路如下：

  • 使用 PyTorch，通过继承nn.Module实现ResNetBlock残差块，并重载__init__()方法自定义模块结构、重载forward()方法自定义数据的流向；

  • 提供in_channels和out_channels分别作为残差块的输入输出通道数。为了适应可能较深的网络，提供参数stride用于对空间尺寸的下采样。提供参数bottleneck_ratio以支持瓶颈 (bottleneck) 结构：减少中间层的通道数以减少计算量，并在输出前恢复维度，同时不牺牲模型的表达力。在进行残差连接中的维度匹配时，提供可选的downsample参数用于灵活地自定义下采样模块，而不是仅限于使用 1×1 卷积；

  • 残差块的数据只有主路径main_path和跳跃连接shortcut两个流向：

  • 标准残差块的主路径用于特征提取：由两个 3×3 卷积层堆叠，在第一个卷积层中执行下采样，最后一个卷积层不使用激活函数。当使用瓶颈结构时，中间层的输出数据通道数变为原始的 ¼（默认），然后在标准残差块主路径中恢复通道数；

  • 跳跃连接用于将输入直接传递到输出，学习恒等映射：为了避免形状不匹配，当空间尺寸被stride下采样或输入输出通道数不一致时，使用 1×1 卷积层调整输入数据的维度；

  • 每个卷积层的输出都被批量归一化，因此不必在卷积层中处理偏置项（bias=False），避免冗余计算；

  • 向前传播时，分别计算来自主路径和跳跃连接的输出，并逐元素相加。最后激活求和结果；

  • 以 ReLU 函数作为激活函数。

2.1.1 代码实现

from typing import Optional

import torch.nn.functional as F
from torch import nn, Tensor


class ResNetBlock(nn.Module):
    def __init__(
            self,
            in_channels: int,
            out_channels: int, *,
            stride: int = 1,
            bottleneck_ratio: int = 4,
            downsample: Optional[nn.Module] = None):
        """
        后激活的残差块

        :param in_channels: 输入通道数
        :param out_channels: 输出通道数
        :param stride: 卷积步长
        :param bottleneck_ratio: 瓶颈比率，控制中间层宽度
        :param downsample: 下采样层，用于维度匹配
        """
        super().__init__()

        # 计算中间层通道数
        assert bottleneck_ratio >= 1, f'瓶颈比率 ({bottleneck_ratio}) 应大于或等于 1'
        mid_channels = out_channels // bottleneck_ratio if bottleneck_ratio > 1 else out_channels

        if bottleneck_ratio > 1:
            # 1x1 Conv -> 3x3 Conv -> 1x1 Conv
            assert mid_channels > 0, f'中间通道数 ({mid_channels}) 必须大于 0'

            self.main_path = nn.Sequential(
                nn.Conv2d(in_channels, mid_channels, kernel_size=1, stride=1, padding=0, bias=False),
                nn.BatchNorm2d(mid_channels),
                nn.ReLU(),

                nn.Conv2d(mid_channels, mid_channels, kernel_size=3, stride=stride, padding=1, bias=False),
                nn.BatchNorm2d(mid_channels),
                nn.ReLU(),

                nn.Conv2d(mid_channels, out_channels, kernel_size=1, stride=1, padding=0, bias=False),
                nn.BatchNorm2d(out_channels)
            )
        else:
            # 3x3 Conv -> 3x3 Conv
            self.main_path = nn.Sequential(
                nn.Conv2d(in_channels, out_channels, kernel_size=3, stride=stride, padding=1, bias=False),
                nn.BatchNorm2d(out_channels),
                nn.ReLU(),

                nn.Conv2d(out_channels, out_channels, kernel_size=3, stride=1, padding=1, bias=False),
                nn.BatchNorm2d(out_channels)
            )

        # 匹配维度用于跳跃连接
        if downsample is not None:
            self.shortcut = downsample
        elif stride != 1 or in_channels != out_channels:  # 空间尺寸、通道数发生变化时，再调整维度
            self.shortcut = nn.Conv2d(in_channels, out_channels, kernel_size=1, stride=stride, bias=False)
        else:
            self.shortcut = nn.Identity()  # 恒等映射

    def forward(self, x: Tensor) -> Tensor:
        out = self.main_path(x) + self.shortcut(x)  # 主路径与跳跃连接相加
        out = F.relu(out)  # 激活加和后的结果
        return out

2.1.2 模型测试

使用torchinfo库的summary函数执行更便利的输出维度测试。

不使用瓶颈结构：
from torchinfo import summary

model = ResNetBlock(128, 32, bottleneck_ratio=1)
summary(model, input_size=(4, 128, 64, 64))
==========================================================================================
Layer (type
)                   Output Shape              Param #

ResNetBlock                              [4, 32, 64, 64]           —
├─Sequential: 1-1                        [4, 32, 64, 64]           —
│    └─Conv2d: 2-1                       [4, 32, 64, 64]           36,864
│    └─BatchNorm2d: 2-2                  [4, 32, 64, 64]           64
│    └─ReLU: 2-3                         [4, 32, 64, 64]           —
│    └─Conv2d: 2-4                       [4, 32, 64, 64]           9,216
│    └─BatchNorm2d: 2-5                  [4, 32, 64, 64]           64
├─Conv2d: 1-2                            [4, 32, 64, 64]           4,096


Total params: 50,304
Trainable params: 50,304
Non-trainable params: 0
Total mult-adds (Units.MEGABYTES): 822.08


Input size (MB): 8.39
Forward/backward pass size (MB): 20.97
Params size (MB): 0.20
Estimated Total Size (MB): 29.56
==========================================================================================

仅使用瓶颈结构：
from torchinfo import summary

model = ResNetBlock(128, 32, bottleneck_ratio=4)
summary(model, input_size=(4, 128, 64, 64))
==========================================================================================
Layer (type
)                   Output Shape              Param #

ResNetBlock                              [4, 32, 64, 64]           —
├─Sequential: 1-1                        [4, 32, 64, 64]           —
│    └─Conv2d: 2-1                       [4, 8, 64, 64]            1,024
│    └─BatchNorm2d: 2-2                  [4, 8, 64, 64]            16
│    └─ReLU: 2-3                         [4, 8, 64, 64]            —
│    └─Conv2d: 2-4                       [4, 8, 64, 64]            576
│    └─BatchNorm2d: 2-5                  [4, 8, 64, 64]            16
│    └─ReLU: 2-6                         [4, 8, 64, 64]            —
│    └─Conv2d: 2-7                       [4, 32, 64, 64]           256
│    └─BatchNorm2d: 2-8                  [4, 32, 64, 64]           64
├─Conv2d: 1-2                            [4, 32, 64, 64]           4,096


Total params: 6,048
Trainable params: 6,048
Non-trainable params: 0
Total mult-adds (Units.MEGABYTES): 97.52


Input size (MB): 8.39
Forward/backward pass size (MB): 16.78
Params size (MB): 0.02
Estimated Total Size (MB): 25.19
==========================================================================================

既使用下采样又使用瓶颈结构：
from torchinfo import summary

model = ResNetBlock(128, 32, stride=3, bottleneck_ratio=4)
summary(model, input_size=(4, 128, 64, 64))
==========================================================================================
Layer (type
)                   Output Shape              Param #

ResNetBlock                              [4, 32, 22, 22]           —
├─Sequential: 1-1                        [4, 32, 22, 22]           —
│    └─Conv2d: 2-1                       [4, 8, 64, 64]            1,024
│    └─BatchNorm2d: 2-2                  [4, 8, 64, 64]            16
│    └─ReLU: 2-3                         [4, 8, 64, 64]            —
│    └─Conv2d: 2-4                       [4, 8, 22, 22]            576
│    └─BatchNorm2d: 2-5                  [4, 8, 22, 22]            16
│    └─ReLU: 2-6                         [4, 8, 22, 22]            —
│    └─Conv2d: 2-7                       [4, 32, 22, 22]           256
│    └─BatchNorm2d: 2-8                  [4, 32, 22, 22]           64
├─Conv2d: 1-2                            [4, 32, 22, 22]           4,096


Total params: 6,048
Trainable params: 6,048
Non-trainable params: 0
Total mult-adds (Units.MEGABYTES): 26.32


Input size (MB): 8.39
Forward/backward pass size (MB): 3.83
Params size (MB): 0.02
Estimated Total Size (MB): 12.24
==========================================================================================

2.2 分组残差块

分组残差块ResNeXtBlock（预激活）的实现思路与残差块类似。主要区别在于：

  • 使用预激活的卷积块；
  • 为torch.nn.Conv2d层引入groups参数，实现分组卷积。当groups为默认值 1 时，执行标准卷积；当groups大于 1 时，数据基于通道被分为多个独立的组单独执行卷积操作。这在保持模型表达能力不变的条件下，显著减少了计算量和参数数量；
  • 由于使用的是预激活的卷积块架构，需移除跳跃连接中的批量归一化层；
  • 使用bottleneck_ratio参数，支持对瓶颈结构中间层的通道缩减比例提供更灵活的控制，使用可选的downsample参数支持自定义下采样模块，而不是仅限于使用 1×1 卷积。

2.2.1 代码实现

class ResNeXtBlock(nn.Module):
    def __init__(
            self,
            in_channels: int,
            out_channels: int, *,
            stride: int = 1,
            groups: int = 1,
            bottleneck_ratio: int = 4,
            downsample: Optional[nn.Module] = None):
        """
        预激活的分组残差块

        :param in_channels: 输入通道数
        :param out_channels: 输出通道数
        :param stride: 卷积步长
        :param groups: 分组卷积的组数
        :param bottleneck_ratio: 瓶颈比率，控制中间层宽度
        :param downsample: 下采样层，用于维度匹配
        """
        super().__init__()

        # 计算中间层通道数
        assert bottleneck_ratio >= 1, f'瓶颈比率 ({bottleneck_ratio}) 应大于或等于 1'
        mid_channels = out_channels // bottleneck_ratio if bottleneck_ratio > 1 else out_channels

        if bottleneck_ratio > 1:
            # 1x1 Conv -> 3x3 Conv -> 1x1 Conv
            assert mid_channels % groups == 0, f'中间通道数 ({mid_channels}) 必须能被卷积分组数 ({groups}) 整除'
            assert mid_channels > 0, f'中间通道数 ({mid_channels}) 必须大于 0'

            self.main_path = nn.Sequential(
                nn.BatchNorm2d(in_channels), nn.ReLU(),
                nn.Conv2d(in_channels, mid_channels, kernel_size=1, stride=1, padding=0, bias=False),

                nn.BatchNorm2d(mid_channels), nn.ReLU(),
                nn.Conv2d(mid_channels, mid_channels, kernel_size=3, stride=stride, padding=1, groups=groups,
                          bias=False),

                nn.BatchNorm2d(mid_channels), nn.ReLU(),
                nn.Conv2d(mid_channels, out_channels, kernel_size=1, stride=1, padding=0, bias=False)
            )
        else:
            # 3x3 Conv -> 3x3 Conv
            assert out_channels % groups == 0, f'输出通道数 ({out_channels}) 必须能被卷积分组数 ({groups}) 整除'

            self.main_path = nn.Sequential(
                nn.BatchNorm2d(in_channels), nn.ReLU(),
                nn.Conv2d(in_channels, out_channels, kernel_size=3, stride=stride, padding=1, groups=groups,
                          bias=False),

                nn.BatchNorm2d(out_channels), nn.ReLU(),
                nn.Conv2d(out_channels, out_channels, kernel_size=3, stride=1, padding=1, groups=groups, bias=False)
            )

        # 匹配维度用于跳跃连接
        if downsample is not None:
            self.shortcut = downsample
        elif stride != 1 or in_channels != out_channels:  # 空间尺寸、通道数发生变化时，再调整维度
            self.shortcut = nn.Conv2d(in_channels, out_channels, kernel_size=1, stride=stride, bias=False)
        else:
            self.shortcut = nn.Identity()

    def forward(self, x: Tensor) -> Tensor:
        return self.main_path(x) + self.shortcut(x)

2.2.2 模型测试

使用torchinfo库的summary函数执行更便利的输出维度测试。

不使用瓶颈结构：
from torchinfo import summary

model = ResNeXtBlock(128, 32, bottleneck_ratio=1)
summary(model, input_size=(4, 128, 64, 64))
==========================================================================================
Layer (type
)                   Output Shape              Param #

ResNeXtBlock                             [4, 32, 64, 64]           —
├─Sequential: 1-1                        [4, 32, 64, 64]           —
│    └─BatchNorm2d: 2-1                  [4, 128, 64, 64]          256
│    └─ReLU: 2-2                         [4, 128, 64, 64]          —
│    └─Conv2d: 2-3                       [4, 32, 64, 64]           36,864
│    └─BatchNorm2d: 2-4                  [4, 32, 64, 64]           64
│    └─ReLU: 2-5                         [4, 32, 64, 64]           —
│    └─Conv2d: 2-6                       [4, 32, 64, 64]           9,216
├─Conv2d: 1-2                            [4, 32, 64, 64]           4,096


Total params: 50,496
Trainable params: 50,496
Non-trainable params: 0
Total mult-adds (Units.MEGABYTES): 822.08


Input size (MB): 8.39
Forward/backward pass size (MB): 33.55
Params size (MB): 0.20
Estimated Total Size (MB): 42.15
==========================================================================================

使用瓶颈结构与分组卷积：
from torchinfo import summary

model = ResNeXtBlock(128, 32, groups=4, bottleneck_ratio=4)
summary(model, input_size=(4, 128, 64, 64))
==========================================================================================
Layer (type
)                   Output Shape              Param #

ResNeXtBlock                             [4, 32, 64, 64]           —
├─Sequential: 1-1                        [4, 32, 64, 64]           —
│    └─BatchNorm2d: 2-1                  [4, 128, 64, 64]          256
│    └─ReLU: 2-2                         [4, 128, 64, 64]          —
│    └─Conv2d: 2-3                       [4, 8, 64, 64]            1,024
│    └─BatchNorm2d: 2-4                  [4, 8, 64, 64]            16
│    └─ReLU: 2-5                         [4, 8, 64, 64]            —
│    └─Conv2d: 2-6                       [4, 8, 64, 64]            144
│    └─BatchNorm2d: 2-7                  [4, 8, 64, 64]            16
│    └─ReLU: 2-8                         [4, 8, 64, 64]            —
│    └─Conv2d: 2-9                       [4, 32, 64, 64]           256
├─Conv2d: 1-2                            [4, 32, 64, 64]           4,096


Total params: 5,808
Trainable params: 5,808
Non-trainable params: 0
Total mult-adds (Units.MEGABYTES): 90.44


Input size (MB): 8.39
Forward/backward pass size (MB): 29.36
Params size (MB): 0.02
Estimated Total Size (MB): 37.77
==========================================================================================

既使用下采样又使用瓶颈结构与分组卷积：
from torchinfo import summary

model = ResNeXtBlock(128, 32, stride=3, groups=4, bottleneck_ratio=4)
summary(model, input_size=(4, 128, 64, 64))
==========================================================================================
Layer (type
)                   Output Shape              Param #

ResNeXtBlock                             [4, 32, 22, 22]           —
├─Sequential: 1-1                        [4, 32, 22, 22]           —
│    └─BatchNorm2d: 2-1                  [4, 128, 64, 64]          256
│    └─ReLU: 2-2                         [4, 128, 64, 64]          —
│    └─Conv2d: 2-3                       [4, 8, 64, 64]            1,024
│    └─BatchNorm2d: 2-4                  [4, 8, 64, 64]            16
│    └─ReLU: 2-5                         [4, 8, 64, 64]            —
│    └─Conv2d: 2-6                       [4, 8, 22, 22]            144
│    └─BatchNorm2d: 2-7                  [4, 8, 22, 22]            16
│    └─ReLU: 2-8                         [4, 8, 22, 22]            —
│    └─Conv2d: 2-9                       [4, 32, 22, 22]           256
├─Conv2d: 1-2                            [4, 32, 22, 22]           4,096


Total params: 5,808
Trainable params: 5,808
Non-trainable params: 0
Total mult-adds (Units.MEGABYTES): 25.48


Input size (MB): 8.39
Forward/backward pass size (MB): 20.11
Params size (MB): 0.02
Estimated Total Size (MB): 28.53
==========================================================================================

总结

本文介绍了残差连接的核心概念和两种主要实现方式：

🔗 残差块 (ResNet)

  • 跳跃连接：通过残差学习简化深层网络训练
  • 梯度流动：缓解梯度消失问题，支持 100+ 层网络
  • 架构演进：从后激活到预激活架构的优化

🌐 分组残差块 (ResNeXt)

  • 分组卷积：将通道分组，减少计算复杂度
  • 基数概念：多路径并行提供多样化特征表示
  • 效率提升：在保持性能的同时降低参数量和计算量

💡 技术影响

  • 深层网络训练：残差连接成为深度网络的标准组件
  • 轻量化网络：分组卷积思想影响了 MobileNet、ShuffleNet 等轻量级网络设计
  • 架构创新：为现代深度学习网络架构奠定了重要基础

如果这篇记录对你有帮助，可以留下一句回应。

前往留言

相关文章

DISCUSSION

讨论与回应

欢迎补充细节、指出问题，或分享与这篇文章有关的经验。

昵称与邮箱为必填项，邮箱仅用于头像和回复通知，不会公开。网址可以留空。

正在准备留言区…

演示赞赏界面

谢谢你愿意支持长期写作。

第一阶段不会发起支付或收集任何信息。接入真实赞赏渠道后，这里会展示清楚的金额、渠道和完成状态。

输入关键词开始搜索 · 按 Esc 关闭
打开完整搜索页 →
