使用批量归一化层的 LeNet

1. 使用自定义的批量归一化实现

1.1 网络架构设计

继续使用training_tools.py中的工具训练评估模型：

import torch
from torch import nn, optim, Tensor

from batch_norm import BatchNorm
from training_tools import fashionMNIST_loader, Trainer


class LeNetNorm(nn.Module):
    def __init__(self):
        super().__init__()
        self.model = nn.Sequential(
            nn.Conv2d(in_channels=1, out_channels=6, kernel_size=5, padding=2), BatchNorm(6), nn.Sigmoid(),
            nn.AvgPool2d(kernel_size=2, stride=2),

            nn.Conv2d(in_channels=6, out_channels=16, kernel_size=5), BatchNorm(16), nn.Sigmoid(),
            nn.AvgPool2d(kernel_size=2, stride=2),

            nn.Flatten(),
            nn.Linear(in_features=16 * 5 * 5, out_features=120), BatchNorm(120), nn.Sigmoid(),
            nn.Linear(in_features=120, out_features=84), BatchNorm(84), nn.Sigmoid(),
            nn.Linear(in_features=84, out_features=10)
        )

    def forward(self, x) -> Tensor:
        return self.model(x)


if __name__ == '__main__':
    BATCH_SIZE = 256
    EPOCHS_NUM = 20
    LEARNING_RATE = 0.9

    model = LeNetNorm()
    train_loader, test_loader = fashionMNIST_loader(BATCH_SIZE)
    criterion = nn.CrossEntropyLoss()
    optimizer = optim.SGD(model.parameters(), LEARNING_RATE)
    platform = torch.device('cuda' if torch.cuda.is_available() else 'cpu')

    with Trainer(model, train_loader, test_loader, criterion, optimizer, platform) as trainer:
        trainer.train(EPOCHS_NUM)

1.2 训练结果分析

查看自定义BatchNorm训练过程

第 001/20 轮，训练损失：0.7467，训练精度：72.63%，测试损失：0.5786，测试精度：78.79%
第 002/20 轮，训练损失：0.4560，训练精度：83.42%，测试损失：0.5931，测试精度：78.64%
第 003/20 轮，训练损失：0.3935，训练精度：85.69%，测试损失：0.5317，测试精度：79.71%
第 004/20 轮，训练损失：0.3534，训练精度：87.09%，测试损失：0.4948，测试精度：82.67%
第 005/20 轮，训练损失：0.3278，训练精度：87.98%，测试损失：0.5338，测试精度：79.72%
第 006/20 轮，训练损失：0.3067，训练精度：88.77%，测试损失：0.5119，测试精度：80.34%
第 007/20 轮，训练损失：0.2965，训练精度：89.02%，测试损失：0.5917，测试精度：79.18%
第 008/20 轮，训练损失：0.2863，训练精度：89.48%，测试损失：0.5458，测试精度：80.29%
第 009/20 轮，训练损失：0.2719，训练精度：89.94%，测试损失：0.3808，测试精度：86.62%
第 010/20 轮，训练损失：0.2598，训练精度：90.37%，测试损失：0.3530，测试精度：87.19%
第 011/20 轮，训练损失：0.2532，训练精度：90.56%，测试损失：0.4072，测试精度：86.18%
第 012/20 轮，训练损失：0.2463，训练精度：90.89%，测试损失：0.4431，测试精度：83.19%
第 013/20 轮，训练损失：0.2393，训练精度：91.09%，测试损失：0.3236，测试精度：88.37%
第 014/20 轮，训练损失：0.2312，训练精度：91.41%，测试损失：0.3809，测试精度：86.48%
第 015/20 轮，训练损失：0.2252，训练精度：91.61%，测试损失：0.5903，测试精度：80.33%
第 016/20 轮，训练损失：0.2201，训练精度：91.83%，测试损失：0.3459，测试精度：87.68%
第 017/20 轮，训练损失：0.2157，训练精度：91.94%，测试损失：0.3195，测试精度：88.70%
第 018/20 轮，训练损失：0.2097，训练精度：92.22%，测试损失：0.4688，测试精度：83.59%
第 019/20 轮，训练损失：0.2072，训练精度：92.27%，测试损失：0.3301，测试精度：88.55%
第 020/20 轮，训练损失：0.1993，训练精度：92.52%，测试损失：0.4786，测试精度：85.04%

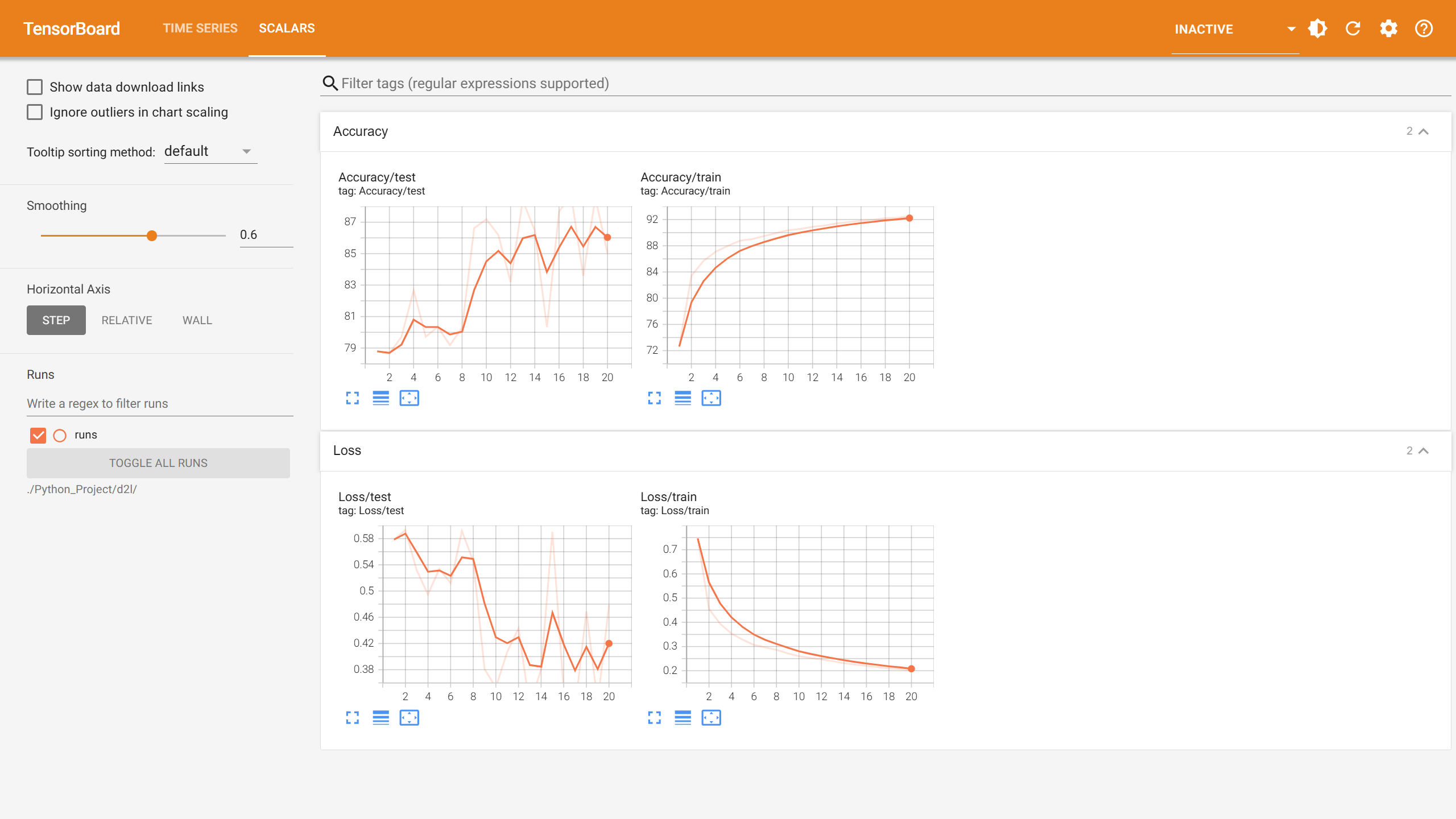

自定义BatchNorm训练过程可视化

2. 使用PyTorch高级API实现

2.1 高级API的优势

继续使用training_tools.py中的工具训练评估模型：

import torch
from torch import nn, optim, Tensor

from torch.nn import BatchNorm1d, BatchNorm2d
from training_tools import fashionMNIST_loader, Trainer


class LeNetNorm(nn.Module):
    def __init__(self):
        super().__init__()
        self.model = nn.Sequential(
            nn.Conv2d(in_channels=1, out_channels=6, kernel_size=5, padding=2), BatchNorm2d(6), nn.Sigmoid(),
            nn.AvgPool2d(kernel_size=2, stride=2),

            nn.Conv2d(in_channels=6, out_channels=16, kernel_size=5), BatchNorm2d(16), nn.Sigmoid(),
            nn.AvgPool2d(kernel_size=2, stride=2),

            nn.Flatten(),
            nn.Linear(in_features=16 * 5 * 5, out_features=120), BatchNorm1d(120), nn.Sigmoid(),
            nn.Linear(in_features=120, out_features=84), BatchNorm1d(84), nn.Sigmoid(),
            nn.Linear(in_features=84, out_features=10)
        )

    def forward(self, x) -> Tensor:
        return self.model(x)


if __name__ == '__main__':
    BATCH_SIZE = 256
    EPOCHS_NUM = 12
    LEARNING_RATE = 0.9

    model = LeNetNorm()
    train_loader, test_loader = fashionMNIST_loader(BATCH_SIZE)
    criterion = nn.CrossEntropyLoss()
    optimizer = optim.SGD(model.parameters(), LEARNING_RATE)
    platform = torch.device('cuda' if torch.cuda.is_available() else 'cpu')

    with Trainer(model, train_loader, test_loader, criterion, optimizer, platform) as trainer:
        trainer.train(EPOCHS_NUM)

2.2 训练结果分析

查看PyTorch高级API训练过程

第 001/20 轮，训练损失：0.7319，训练精度：73.59%，测试损失：0.5507，测试精度：79.77%
第 002/20 轮，训练损失：0.4581，训练精度：83.33%，测试损失：0.5434，测试精度：80.35%
第 003/20 轮，训练损失：0.3874，训练精度：86.01%，测试损失：0.4753，测试精度：82.32%
第 004/20 轮，训练损失：0.3445，训练精度：87.58%，测试损失：0.6090，测试精度：78.65%
第 005/20 轮，训练损失：0.3152，训练精度：88.48%，测试损失：0.5935，测试精度：77.56%
第 006/20 轮，训练损失：0.2993，训练精度：89.00%，测试损失：0.4295，测试精度：84.09%
第 007/20 轮，训练损失：0.2863，训练精度：89.49%，测试损失：0.4920，测试精度：83.13%
第 008/20 轮，训练损失：0.2702，训练精度：90.05%，测试损失：0.3630，测试精度：86.45%
第 009/20 轮，训练损失：0.2612，训练精度：90.37%，测试损失：0.3293，测试精度：88.18%
第 010/20 轮，训练损失：0.2516，训练精度：90.73%，测试损失：0.8095，测试精度：72.46%
第 011/20 轮，训练损失：0.2451，训练精度：90.92%，测试损失：0.3142，测试精度：88.69%
第 012/20 轮，训练损失：0.2333，训练精度：91.42%，测试损失：0.2834，测试精度：89.40%
第 013/20 轮，训练损失：0.2266，训练精度：91.52%，测试损失：0.3581，测试精度：86.73%
第 014/20 轮，训练损失：0.2222，训练精度：91.62%，测试损失：0.3546，测试精度：87.98%
第 015/20 轮，训练损失：0.2146，训练精度：92.02%，测试损失：0.3224，测试精度：89.06%
第 016/20 轮，训练损失：0.2088，训练精度：92.15%，测试损失：0.3792，测试精度：86.32%
第 017/20 轮，训练损失：0.2040，训练精度：92.38%，测试损失：0.3774，测试精度：86.00%
第 018/20 轮，训练损失：0.1987，训练精度：92.54%，测试损失：0.3286，测试精度：88.51%
第 019/20 轮，训练损失：0.1935，训练精度：92.78%，测试损失：0.3452，测试精度：87.89%
第 020/20 轮，训练损失：0.1880，训练精度：92.97%，测试损失：0.7534，测试精度：78.21%

PyTorch高级API训练过程可视化

3. 性能对比与总结

性能对比分析

两种实现方式的性能对比：

批量归一化在LeNet中的作用机制：

解决内部协变量偏移问题
支持更大的学习率设置
加速训练收敛过程
提高模型的训练稳定性
在一定程度上起到正则化作用

实际应用中的选择建议：

参考资料

[1] Dive into Deep Learning (D2L)
